Утепление эксплуатируемой кровли в Санкт-Петербурге и Ленинградской области
Плоские кровли зданий имеют уникальное преимущество перед скатными крышами — их можно использовать для различных целей, приносящих пользу владельцам. В то время как в массовом строительстве такие варианты использования крыш встречаются редко, в индивидуальном домостроении они заслуживают большего внимания.
Эксплуатируемая кровля позволяет эффективно использовать пространство крыши, освобождая и без того ограниченную площадь дорогих земельных участков.
При создании кровельного пирога для плоских крыш используется множество слоёв, среди которых важную роль играет утеплитель, обеспечивая дополнительную защиту от влаги.
Эксплуатируемая кровля позволяет эффективно использовать пространство крыши, освобождая и без того ограниченную площадь дорогих земельных участков.
При создании кровельного пирога для плоских крыш используется множество слоёв, среди которых важную роль играет утеплитель, обеспечивая дополнительную защиту от влаги.
Требования к утеплителям эксплуатируемой кровли
В отличие от крыш, которые не используются, эксплуатируемые кровли подвергаются значительным нагрузкам. В качестве основания для таких крыш обычно используются монолитные конструкции, железобетонные плиты или, реже, деревянные балки. Поэтому утеплитель, который применяется в таких крышах, должен соответствовать определённым требованиям:
- Низкая теплопроводность.
- Высокая прочность на сжатие.
- Небольшое водопоглощение, которое может значительно снизить теплозащитные свойства материалов из-за напитывания водой.
- Устойчивость к химическому и биологическому воздействию.
- Длительный срок эксплуатации в составе кровельного пирога.
Важно подчеркнуть, что остальные, не менее значимые свойства теплоизоляционных материалов не имеют большого значения в конструкции эксплуатируемых кровель с закрытым кровельным пирогом.
Не так значимы экологичность материалов, их способность противостоять воздействию ультрафиолетовых лучей, воспламеняемость и способность пропускать пар. Последняя характеристика скорее является отрицательной, чем положительной.
Материалы для утепления эксплуатируемых крыш
В случае индивидуального строительства, когда речь идёт об утеплении эксплуатируемых крыш, выбор материалов значительно ограничивается. Приходится исключать любые виды минеральной ваты, которые имеют мягкую структуру, а также характеризуются высоким уровнем адсорбции влаги и способностью поглощать воду.
Некоторые виды пенополистирольных плит также не являются оптимальным материалом для использования.
Пенополистирол (ПСБ) и его более плотные прессованные модификации (ПС) обладают достаточной прочностью для применения в кровельных конструкциях. Однако их структура с открытыми порами делает их уязвимыми для влаги. Водопоглощение таких материалов составляет 2–4%, что в 10–20 раз превышает показатели экструзионного пенополистирола. Это не является преимуществом данных теплоизоляционных материалов.
Ещё один вид утеплителя из пенополистирола — плиты ППТ. Хотя они имеют закрытые поры и низкое водопоглощение благодаря технологии производства, их прочность недостаточна для использования в кровельных пирогах эксплуатируемых крыш.
Ещё один популярный теплоизоляционный материал — это плиты из пеностекла. Однако они не слишком хорошо подходят для использования в качестве утеплителя на эксплуатируемых кровлях, так как имеют относительно высокий коэффициент теплопроводности — от 0,04 до 0,08 Вт/(м∙°К) — и высокое водопоглощение — около 1%.
Следует отметить, что сферы промышленного и гражданского строительства более гибки в этом отношении и там может быть использован намного больший ряд материалов и технологий для утепления плоских крыш.
Экструзионный пенополистирол
Пенополистирол, полученный методом экструзии (ЭППС, XPS), является оптимальным выбором для использования в пирогах эксплуатируемых кровель. Он обладает:

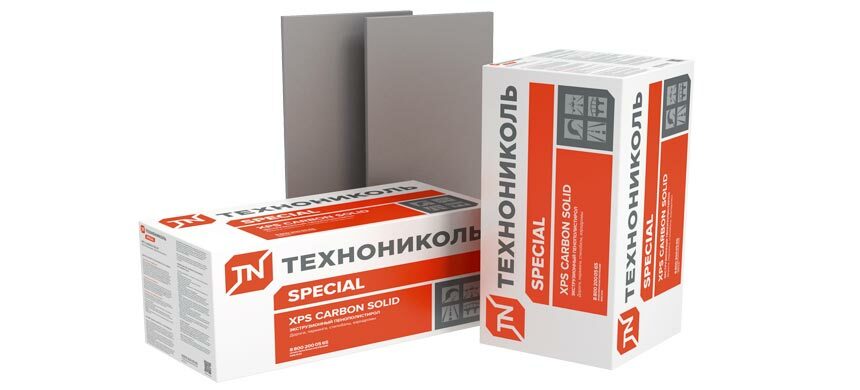

Примером современных материалов из экструзионного пенополистирола является продукция корпорации Технониколь, производящей стабилизированные углеродными наночастицами плиты утеплителя серии Технониколь Carbon. Линейка продукции имеет несколько марок теплоизоляторов для различных сфер применения.
Под высокие нагрузки в эксплуатируемой кровле лучше других подойдут плиты:
Carbon ECO SP ─ это марка высокопрочного экструзионного пенополистирола, специально рассчитанного под укладку в тяжелые плитные фундаменты зданий. Carbon ECO SP обладает прочностью на сжатие в 400 КПа при паропроницаемости порядка 0,014 мг/(м∙ч∙Па) и стандартном коэффициенте теплопроводности не более 0,034 Вт/(м∙°К).
Carbon Solid 500, 700, 1000 ─ экструзионный пенополистирол, который способен не только утеплять, но и усиливать строительные конструкции. Прочность на сжатие Carbon Solid составляет 500, 700, 1000 КПа при теплопроводности не более 0,032 Вт/(м∙°К) и влагопоглощении до 0,2%.
Пенополистирол, полученный методом экструзии (ЭППС, XPS), является оптимальным выбором для использования в пирогах эксплуатируемых кровель. Он обладает:
- Низким показателем теплопроводности порядка 0,32-0,37 Вт/(м∙°К).
- Водопоглощением в 0,2─0,4 %.
- Ничтожной паропроницаемостью в 0,01-0,02 мг/(м∙ч∙Па).
- Высокой прочностью на сжатие от 100 КПа.
- Плотностью от 28 до 45 кг/м3.
Примером современных материалов из экструзионного пенополистирола является продукция корпорации Технониколь, производящей стабилизированные углеродными наночастицами плиты утеплителя серии Технониколь Carbon. Линейка продукции имеет несколько марок теплоизоляторов для различных сфер применения.
Под высокие нагрузки в эксплуатируемой кровле лучше других подойдут плиты:
Carbon ECO SP ─ это марка высокопрочного экструзионного пенополистирола, специально рассчитанного под укладку в тяжелые плитные фундаменты зданий. Carbon ECO SP обладает прочностью на сжатие в 400 КПа при паропроницаемости порядка 0,014 мг/(м∙ч∙Па) и стандартном коэффициенте теплопроводности не более 0,034 Вт/(м∙°К).
Carbon Solid 500, 700, 1000 ─ экструзионный пенополистирол, который способен не только утеплять, но и усиливать строительные конструкции. Прочность на сжатие Carbon Solid составляет 500, 700, 1000 КПа при теплопроводности не более 0,032 Вт/(м∙°К) и влагопоглощении до 0,2%.
Пенополиуретан

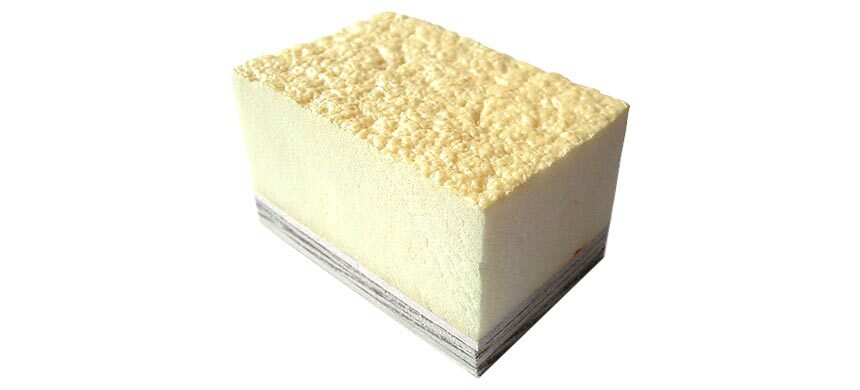

Вспененный полиуретан (ППУ) в зависимости от сферы применения выпускают с открытой и закрытой ячейкой. Пенополиуретан по праву считается самым лучшим материалом с точки зрения тепловой защиты, его основные характеристики:
Хотя у пенополиуретана относительно высокое водопоглощение, его максимальная прочность на сжатие такова, что ее можно сопоставить с бетонами низких марок.
Там, где требуется эксплуатируемая кровля под ключ со сверхвысокими прочностными характеристики утеплителя, можно использовать любые пенополиуретановые плиты из длинной линейки продукции уральского Завода теплоизоляционных материалов ТИС.
Жесткий плитный пенополиуретан ППУ ТИС 70 (плотность 70 кг/м3), возглавляющий модельный ряд, обладает прочностью на сжатие не менее 30 тонн/м2 (300 КПа).
А последняя в ряду плита ППУ ТИС 300 (плотность 300 кг/м3) имеет прочность на сжатие до 500 тонн/м2 или 4900 КПа.
Вспененный полиуретан (ППУ) в зависимости от сферы применения выпускают с открытой и закрытой ячейкой. Пенополиуретан по праву считается самым лучшим материалом с точки зрения тепловой защиты, его основные характеристики:
- Теплопроводность 0,02-0,03 Вт/(м∙°К).
- Паропроницаемость 0,05 мг/(м∙ч∙Па).
- Водопоглощение 1-3%.
- Плотность от 50 до 300 кг/м3.
- Прочность на сжатие до 4900 КПа (500 тонн/м2).
Хотя у пенополиуретана относительно высокое водопоглощение, его максимальная прочность на сжатие такова, что ее можно сопоставить с бетонами низких марок.
Там, где требуется эксплуатируемая кровля под ключ со сверхвысокими прочностными характеристики утеплителя, можно использовать любые пенополиуретановые плиты из длинной линейки продукции уральского Завода теплоизоляционных материалов ТИС.
Жесткий плитный пенополиуретан ППУ ТИС 70 (плотность 70 кг/м3), возглавляющий модельный ряд, обладает прочностью на сжатие не менее 30 тонн/м2 (300 КПа).
А последняя в ряду плита ППУ ТИС 300 (плотность 300 кг/м3) имеет прочность на сжатие до 500 тонн/м2 или 4900 КПа.
Пенополиизоцианурат
Пенополиизоцианурат (PIR) ─ это модификация пенополиуретана с улучшенными физическими характеристиками. Материал имеет:

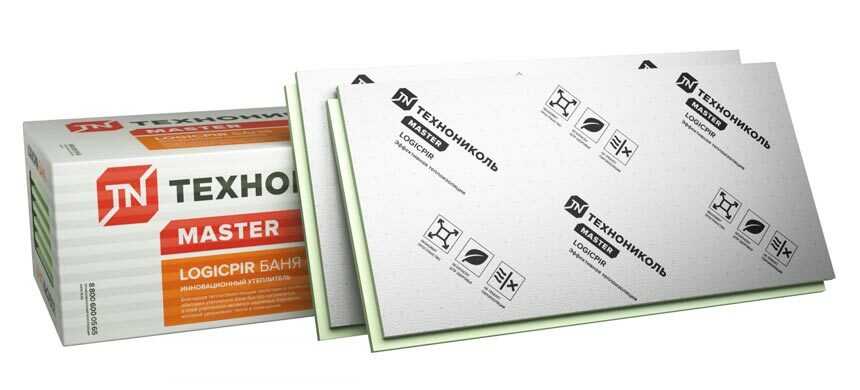

Одним из ведущих производителей теплоизоляционных плит на основе пенополиизоцианурата является корпорация Технониколь. В плоских эксплуатируемых кровлях с высокими нагрузками можно использовать один из ее продуктов ─ кэшированные с двух сторон стеклохолстом плиты Logicpir Prof СХМ/СХМ. Их прочность на сжатие составляет не менее 150 КПа при теплопроводности в 0,023 Вт/(м∙К) и водопоглощении до 1%.
Пенополиизоцианурат (PIR) ─ это модификация пенополиуретана с улучшенными физическими характеристиками. Материал имеет:
- Теплопроводность 0,021-0,023 Вт/(м∙К).
- Паропроницаемость 0,0015 мг/(м∙ч∙Па).
- Водопоглощение не более 1%.
- Плотность 30-50 кг/м3.
- Прочность на сжатие 25-250 КПа.
Одним из ведущих производителей теплоизоляционных плит на основе пенополиизоцианурата является корпорация Технониколь. В плоских эксплуатируемых кровлях с высокими нагрузками можно использовать один из ее продуктов ─ кэшированные с двух сторон стеклохолстом плиты Logicpir Prof СХМ/СХМ. Их прочность на сжатие составляет не менее 150 КПа при теплопроводности в 0,023 Вт/(м∙К) и водопоглощении до 1%.
Варианты устройства кровельных пирогов утепленных эксплуатируемых крыш
Хотя на эксплуатируемую кровлю можно укладывать утеплители из экструзионного пенополистирола и пенополиуретана, в подавляющем большинстве случаев, если не требуются запредельные прочностные характеристики теплоизолятора, выбирают первый вариант.
Экструзионный пенополистирол всегда выигрывает у пенополиуретана по двум основным критериям: его стоимость намного ниже и в два-пять раз меньше водопоглощение.
Поэтому нет ничего удивительного в том, что во всех кровельных пирогах эксплуатируемых крыш основным материалом плитного утеплителя является экструзионный пенополистирол.
Если рассматривать индивидуальное домостроение, то там наблюдается подавляющее число эксплуатируемых крыш инверсионного типа, когда теплоизолятор настилают сверху гидрозащитного покрытия.

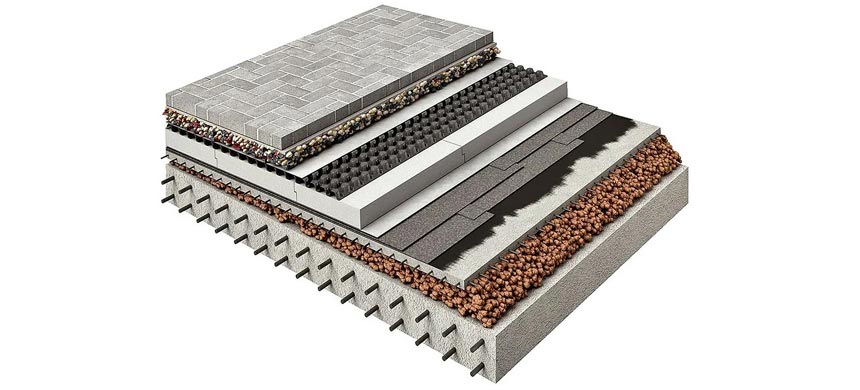

Монтаж кровельного пирога крыши с дренажной мембраной, рассчитанной на пешеходную нагрузку
Данный тип неинверсионной кровли монтируют в следующем порядке:
- Засыпают на железобетонное основание керамзит, формируя необходимый уклон, минимальный показатель которого не должен опускаться ниже 1° или 1,5%.
- Заливают песчано-цементную стяжку толщиной не менее 50 мм, усиленную металлической арматурой.
- После высыхания стяжки грунтуют ее поверхность битумным праймером.
- Наплавляют двумя слоями полимерно-битумные рулоны.
- В один-два слоя настилают плиты экструдированного пенополистирола, приклеивая к основанию лишь крайние в ряду.
- Стелят поверх мембрану Плантер Гео геотекстильным полотном вверх.
- Насыпают слой гравия размером фракций в 20─40 мм.
- Насыпают песок и укладывают на него тротуарную плитку.
Устройство легкой крыши под нагрузку пешеходов
Этот тип кровли формируют по следующей схеме:
Этот тип кровли формируют по следующей схеме:
- Грунтуют чистое и просушенное бетонное основание битумным праймером.
- Наплавляют двумя слоями полимерно-битумные рулоны.
- Укладывают плиты-клинья из экструдированного пенопласта для создания уклона.
- Настилают сверху плитный экструдированный утеплитель и накрывают его стеклохолстом плотностью 100 г/м2.
- Укладывают кровельную поливинилхлоридную мембрану, спаивая ее стыки строительным феном.
- Настилают поверх геоткань плотностью 300 г/м2.
- Ставят опоры с регулировкой и укладывают на них тротуарную плитку толщиной в 40 мм. Вместо тротуарной плитки можно использовать лаги для настила террасной доски.

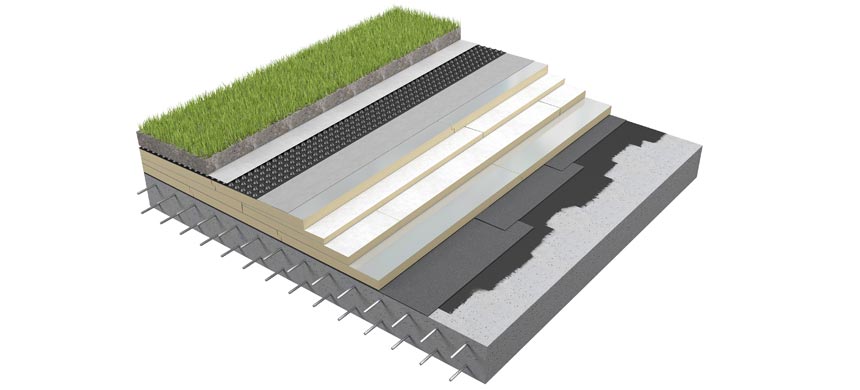

Устройство зеленой теплой кровли
Кровлю данного вида монтируют следующим методом:
- На прогрунтованное битумным праймером основание наплавляют двухслойный полимерно-битумный ковер.
- Укладывают ряд клиновидных, формирующих уклон плит из полиизоцианурата (PIR).
- Сверху настилают полиизоциануратный утеплитель, фиксируя лишь крайние в ряду плиты.
- Укладывают полотна поливинилхлоридной мембраны, соединяя их стыки строительным феном.
- Сверху помещают профилированную мембрану Плантер.
- Насыпают грунт, засеивают газон и высаживают растения.

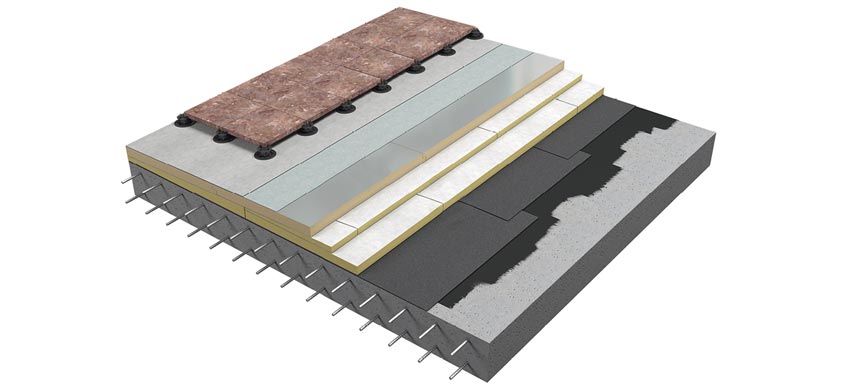

Устройство облегченного кровельного пирога под террасную доску
Кровельный пирог данного типа эксплуатируемых крыш монтируют следующим образом:
- На прогрунтованное железобетонное основание наплавляют два слоя полимерно-битумных рулонов.
- Помещают сверху плиты-клинья для создания уклона.
- Накрывают их плитами экструзионной тепловой изоляции.
- Настилают сверху полотна кровельной ПВХ-мебраны, спаивая их стыки строительным феном.
- Расстилают полотна термоспеченной геоткани плотностью 300 г/м2.
- Монтируют финишное покрытие, которым служат плитка на опорах, террасная доска.
Заключение
Выбирая лучший материал для утепления плоской эксплуатируемой кровли, большинство строительных компаний и частных лиц отдают предпочтение экструзионному пенополистиролу. Этот материал для теплоизоляции плоских эксплуатируемых крыш превосходит своих конкурентов по ряду ключевых параметров.
Прежде всего, это соотношение цены и качества, которое делает его оптимальным по стоимости. Также важны высокие прочностные характеристики и низкое водопоглощение материала.
Выбирая лучший материал для утепления плоской эксплуатируемой кровли, большинство строительных компаний и частных лиц отдают предпочтение экструзионному пенополистиролу. Этот материал для теплоизоляции плоских эксплуатируемых крыш превосходит своих конкурентов по ряду ключевых параметров.
Прежде всего, это соотношение цены и качества, которое делает его оптимальным по стоимости. Также важны высокие прочностные характеристики и низкое водопоглощение материала.
